Perawatan, Welding Repair & Solusi Umur Pakai pada Wessel Rel Kereta Api

Dalam industri perkeretaapian, wesel rel (railway turnout) adalah salah satu komponen yang paling krusial sekaligus rentan mengalami keausan. Sebagai titik perpindahan kereta dari satu jalur ke jalur lainnya,

wesel mengalami beban mekanis dan gesekan yang sangat tinggi. Artikel ini akan membahas tuntas mengenai teknis welding repair dan solusi strategis untuk meningkatkan umur pakai wesel rel.

1. Pengertian Wesel Rel Kereta Api

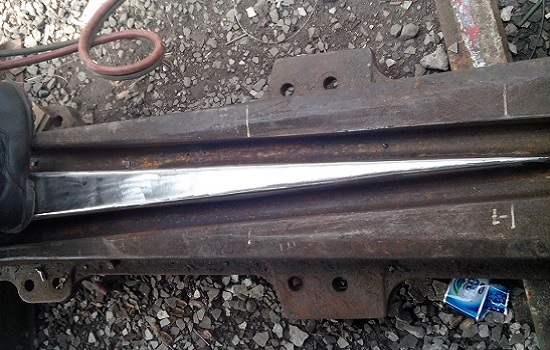

Wesel adalah konstruksi jalan rel yang memungkinkan kereta api berpindah dari satu jalur ke jalur lain. Secara struktural, wesel terdiri dari sepasang lidah rel, rel paksa (check rail), dan bagian inti atau jarum wesel (crossing frog) yang memungkinkan roda kereta melewati persilangan jalur dengan aman.

2. Fungsi Wesel Rel Kereta Api

Fungsi utama wesel adalah mengatur alur perjalanan kereta api. Tanpa wesel, sistem jaringan kereta api tidak akan memiliki fleksibilitas untuk beralih jalur, yang berarti operasional kereta akan sangat terbatas. Keandalan komponen ini sangat menentukan keselamatan perjalanan dan ketepatan waktu.

3. Cara Kerja Wesel Rel Kereta Api

Cara kerja wesel melibatkan sistem mekanis atau elektrik yang menggerakkan lidah wesel. Saat motor wesel bergerak, salah satu lidah akan merapat ke rel utama, sementara lidah lainnya merenggang. Proses ini menciptakan jalur kontinu bagi roda kereta untuk berpindah jalur sesuai dengan arah yang ditentukan oleh pusat kendali.

4. Kerusakan Umum pada Wesel Rel

Karena beban operasional yang terus-menerus, wesel sering mengalami beberapa jenis kerusakan, antara lain: Aus Mekanis (Wear), Plastic Deformation, Rolling Contact Fatigue (RCF), Chipping atau Spalling.

Selain kerusakan yang bersifat permukaan, terdapat beberapa mekanisme degradasi yang lebih spesifik yang perlu dipahami oleh tim perawatan jalan rel:

• Rail Flow (Aliran Material): Terjadi akibat tekanan beban gandar yang sangat tinggi secara berulang, menyebabkan logam pada kepala rel atau lidah wesel "mengalir" atau bergeser secara plastis ke arah samping, membentuk burr (tepian tajam) yang dapat mengganggu perpindahan lidah wesel.
• Batter (Pukulan pada Sambungan): Terjadi pada area sambungan antar rel di wesel. Benturan roda saat melintasi celah sambungan menyebabkan deformasi vertikal, yang jika dibiarkan akan mempercepat kerusakan pada komponen bantalan di bawahnya.
• Corrugation (Gelombang Rel): Terbentuknya pola gelombang kecil pada permukaan rel akibat interaksi dinamis antara roda dan rel. Hal ini tidak hanya memicu kebisingan dan getaran berlebih, tetapi juga mempercepat kelelahan material (fatigue) pada komponen wesel.
• Switch Failure (Kegagalan Mekanis): Selain aus, kerusakan juga sering terjadi pada pin penghubung dan pelat geser (slide chair) yang kekurangan pelumasan, menyebabkan motor penggerak wesel bekerja terlalu berat atau lidah wesel tidak tertutup rapat (not closed properly).

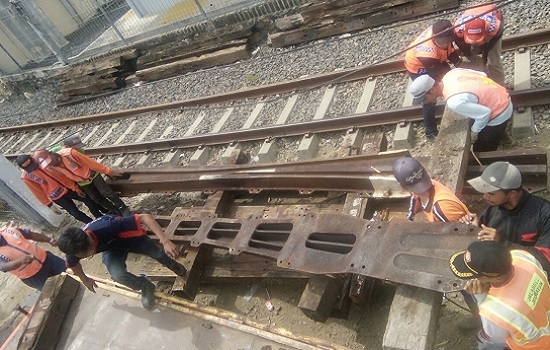

5. Teknik Welding Repair dan Solusi Umur Pakai

Welding repair atau pengelasan perbaikan adalah metode paling efisien untuk mengembalikan profil wesel tanpa harus melakukan penggantian unit secara keseluruhan (yang memakan biaya tinggi).

5.1. Teknik Pengelasan yang Digunakan

• • Manual Metal Arc Welding (MMAW): Sering digunakan untuk perbaikan lokal pada area kecil.
  • Flux Cored Arc Welding (FCAW): Efektif untuk deposit material dalam jumlah lebih besar dengan kecepatan tinggi.
  • Penggunaan Elektroda Khusus: Penting untuk menggunakan elektroda yang memiliki kekerasan (hardness) yang kompatibel dengan baja rel (biasanya baja mangan atau baja karbon tinggi).

5.2. Strategi Perpanjangan Umur Pakai

Untuk memaksimalkan umur pakai wesel tanpa harus melakukan penggantian total, diperlukan pendekatan Preventive dan Predictive Maintenance:

• • Penerapan Hardfacing yang Terukur
    Bukan sekadar mengelas, hardfacing harus menggunakan material pengisi yang memiliki ketahanan abrasi lebih tinggi dari rel induk. Pengelasan dilakukan secara berlapis (multi-layer) dengan kontrol suhu yang sangat ketat untuk menghindari Heat Affected Zone (HAZ) yang terlalu rapuh, yang justru bisa memicu retak getas.
  • Penggerindaan Preventif (Preventive Grinding):
    Strategi paling krusial untuk mencegah retak lelah. Dengan menggerinda profil rel sebelum retak mikro berkembang menjadi retak makro, kita bisa membuang material yang sudah mengalami deformasi plastik. Profil rel yang dikembalikan ke bentuk semula akan mendistribusikan beban roda secara merata, bukan terpusat pada satu titik.
  • Modernisasi Sistem Pelumasan (Automatic Lubrication):
    Pemasangan sistem pelumasan otomatis pada lidah wesel dapat mengurangi koefisien gesek hingga 60-80%. Hal ini secara langsung memperlambat laju keausan mekanis (wear) pada sisi lidah wesel yang bersentuhan dengan rel stok (stock rail).
  • Integrasi Monitoring Berbasis Kondisi (Condition-Based Monitoring):
    Menggunakan sensor untuk memantau gaya gerak (throwing force) pada motor wesel. Peningkatan gaya yang dibutuhkan untuk menggerakkan lidah adalah indikator awal adanya hambatan atau gesekan berlebih, sehingga perbaikan dapat dilakukan sebelum kerusakan menjadi fatal.
  • Optimasi Geometri Jalur:
    Memastikan kekakuan bantalan (ballast dan tie) di bawah wesel tetap terjaga. Wesel yang "menggantung" (pumping) akan mengalami defleksi berlebih saat dilewati kereta, yang menyebabkan beban kejut jauh lebih tinggi dibandingkan pada kondisi rel yang stabil.

6. Pemeriksaan Hasil (Quality Control)

Pasca pengelasan, integritas struktural wesel harus dipastikan melalui tahapan Quality Control (QC) yang ketat:

• Visual Inspection: Memastikan tidak ada cacat fisik seperti undercut atau porositas.
• Dye Penetrant Test (DPT): Mendeteksi keretakan halus yang tidak terlihat oleh mata telanjang di permukaan hasil las.
• Ultrasonic Testing (UT): Memeriksa kualitas penetrasi lasan hingga ke bagian dalam material.
• Pengukuran Kekerasan (Hardness Test): Memastikan tingkat kekerasan material hasil las (deposit) sesuai dengan standar rel induk agar tidak terjadi keausan yang tidak merata.

Perawatan melalui welding repair yang tepat tidak hanya menghemat biaya operasional, tetapi juga meningkatkan aspek keselamatan (safety) secara signifikan. Dengan menggabungkan teknik pengelasan yang tepat, jadwal perawatan rutin, dan kontrol kualitas yang ketat, umur pakai wesel rel dapat diperpanjang secara optimal, memastikan kelancaran operasional transportasi kereta api.
